UXJ磁翻柱液位计以磁浮子为测量元件，经磁系统耦合将容器中被测介质的液位传至指示器以显示被测液位。其基本特性为现场指示并配有液位报警磁记忆开关，可实现远距离液位上、下限二位或上上、上、下、下下限四位报警。基本型与磁致伸缩线液位变送器配合，可将液位的变化转换成4~20mA电流输出，实现液位的远传、监测和控制。
电站油位开关UXJC磁翻板液位计

电站油位开关UXJC磁翻板液位计

电站油位开关UXJC磁翻板液位计

概述

  UXJ磁翻柱液位计以磁浮子为测量元件，经磁系统耦合将容器中被测介质的液位传至指示器以显示被测液位。其基本特性为现场指示并配有液位报警磁记忆开关，可实现远距离液位上、下限二位或上上、上、下、下下限四位报警。基本型与磁致伸缩线液位变送器配合，可将液位的变化转换成4~20mA电流输出，实现液位的远传、监测和控制。它广泛应用于水电站以及石油、化工等部门各类密闭或敞开容器内的液位量。

特点

结构简单。

磁翻柱指示器与介质隔离独立安装，可拆卸更换。

钛合金双极性浮子，体积小、强度高，便于液位计安装。

采用高精准液位变送器，精度高、稳定性好，内置于液位计中，整体结构紧凑，美观。

磁记忆开关由德国STR干簧管及镍铁硼高磁磁钢固化而成，稳定可靠。

结构原理

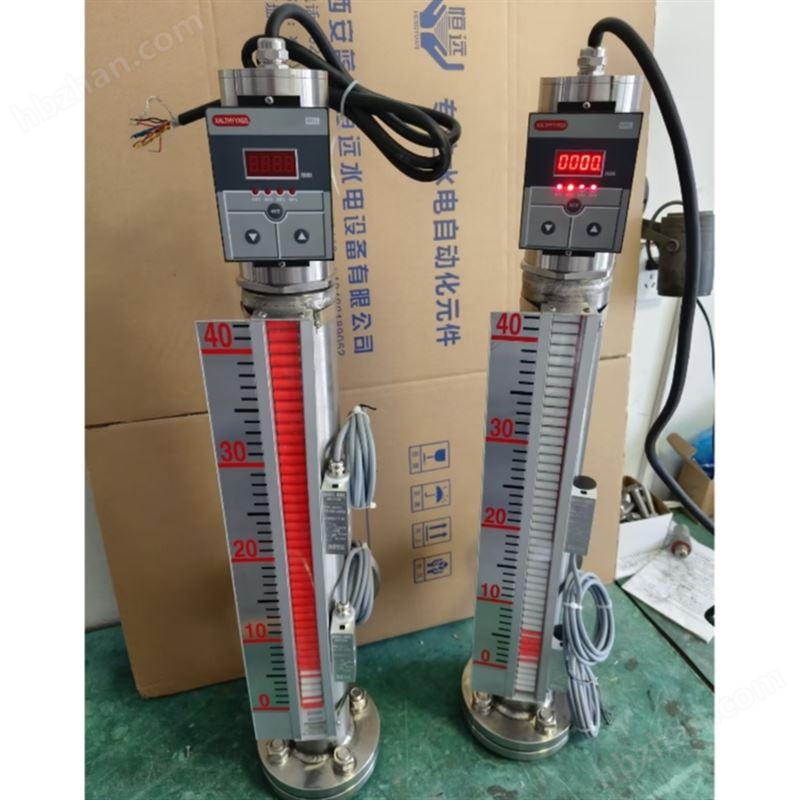

UXJ磁翻板液位计由厚壁不锈钢、磁记忆开关、红白间色磁翻柱不锈钢指示板、钛合金双极性浮子和液位变送器等部件组成。CFB磁翻板液位计以磁浮子为测量元件，经磁系统耦合将容器中被测介质的液位传至指示器以显示被测液位。磁翻板液位计提供了三合一液位检测功能，即现地液位指示，通过红白间色指示器直观目测容器内液位高度；安装于液位计管壁外侧的磁记忆开关，可多点设置、滑动调整位置，提供了液位开关量报警功能；内置于测量管中心的液位变送器，可输出高精准4~20mA模拟量输出，便于监控系统远程监测液位。 侧装式液位计主要用于密闭压力容器的液位测量，顶装与下装式液位计主要用敞口容器测量。

用清仪公司生产的SLH型液位开关控制机组上导、推力、水导油槽上、回油箱液位，当油位高于或低于设定值时液位开关发出相应信号。此液位开关经国内外多个电站长期使用动作可靠。

顶盖液位开关采用XACLAKE公司生产的MBBC型重锤式液位开关，监测三个液面，动作值任意调整，接点容量大，动作原理为重力式。克服原浮子式液位开关易卡、拒动的现象。

测量油槽和顶盖液位，使用的PR-46W型液位变送器，精度高、稳定性好，对于测量油槽小量程的油位，是该变送器的主要特点。对测量顶盖液位。使用安装时应注意防水，将电缆接入端子箱，避免有水进入电缆的导气管内，造成不能使用。

转速测量系统由XALTHYYXGS公司生产的PLC-4S型电气转速和ZKZ-4型机械转速开关两部分组成，测速装置安装于发电机顶部，通过齿盘、由零转速传感器产生正比于机组轴转速的脉冲信号。该转速测量系统特点：信号的幅值恒定，即使很低的转速，其信号也不会丢失，传感器信号送至电气PLC转速信号处理装置；提供13个可任意整定动作值(1％-200nr)的电气接点信号、爬行接点信号；2路对应于机组0-200nr的4-20mA模拟量输出；通过液显面板可修改动作参数；1组机械式转速开关，作用于机组过速保护；带机组运行顶灯；可根据用户要求提供4个机械开关。此装置在已在多个电站使用。

安装于水轮机仪表柜上的另一套ZKZ-2A转速信号装置用于接收PT信号，输出6路可调节的电气接点信号和l路对应于机组0-200nr的4-20mA模拟量信号。
