YHS-3一体式油混水监测变送装置

更新时间:2016-11-18

厂商性质:生产厂家

产品价格:200

访问次数:269

简要描述:

YHS-3一体式油混水监测变送装置一体式油混水在线监测变送控制器用于实时在线监测水电站、火电厂及大型泵站油系统中的含水量。当油箱、油管路中水含量超过报警设定值时,发出报警信号,提醒值班人员及时检查系统,确保发电机组安全运行。

在线咨询 点击收藏
YHS-3一体式油混水监测变送装置

YHS-3一体式油混水监测变送装置

YHS-3一体式油混水监测变送装置

产品概述

  一体式油混水在线监测变送控制器用于实时在线监测水电站、火电厂及大型泵站油系统中的含水量。当油箱、油管路中水含量超过报警设定值时,发出报警信号,提醒值班人员及时检查系统,确保发电机组安全运行。
二、特点
 精确测量出油系统水分含量,并可输出与显示对应的标准模拟量信号;
 报警值可任意设定,调整方便;
 测量原理先进,工作稳定可靠;
 传感器以单片机为核心,实现智能化; 产品体积小、功能全,安装简便;
三、技术参数
 工作温度:5~70℃                              相对湿度:≤90%RH

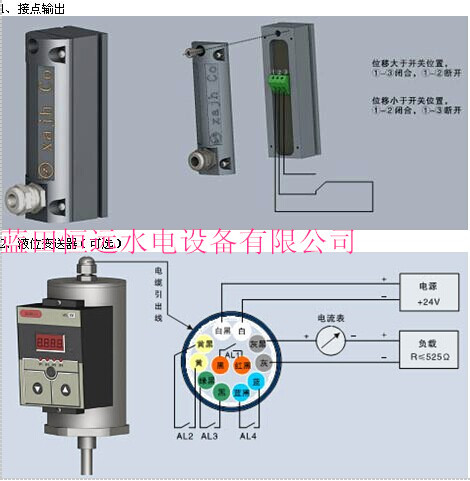

 介质压力:10Mpa    636142155106253261187_副本

                           电极材质:1cr18Ni9Ti
 测量范围:0~10%                               测量精度:0.1%
 工作电源:D24V                                消耗功率:10W
 显示方式:3位LED显示                          引线方式:接线电缆
 输出信号:4~20mA(负载电阻≤525Ω)
 2组报警接点(SPSD) 接点容量 1A/AC220V
报警值可在含水率在量程范围内连续可调。当含水率达到报警设定值时,报警指示灯及报警继电器触点动作。装置由电容式传感器和在线监测处理两部分功能构成。电容式传感器由内、外电极(相当于电容两个极板)及电路部分组成。当油中渗入水后,由于二者介电常数相差很大,由内、外电极构成的电容值发生显著变化。传感器电路产生一稳幅高频方波,当电容值发生变化,则方波频率发生变化,经过对信号的处理放大,传感器输出相应的电流信号。21-43-50-77-159706_副本



YHX型油混水信号器用于监测水电站、火电厂及大型泵站油系统中的混水或积水量。当油箱、油管路中混水或积水即发出报警信号,提醒值班人员及时检查系统,确保发电机组安全运行。

二、工作原理

   装置采用电容式原理。电容式传感器由内、外电极(相当于电容两个极板)及电路部分组成。当油中混水或积水后,由 于二者介电常数相差很大,则由内、外电极构成的电容值发生显著变化。传感器电路产生一稳幅高频方波,当电容值发 变化,则方波频率发生变化,经过对信号的处理放大比较,输出相应的报警信号。

三、技术参数http://www.hbzhan.com/st145604

■供电电源:DC24V±10%或交直流通用型DC220V,AC220V

■功率:5W

■相对湿度:≤90%

■工作温度:5℃~+50℃

■贮存:-25℃~+70℃

■报警接点输出:常开一组

■容量:5A/AC220V或5A/DC30V

■量程设置:2.5%与5%可选
