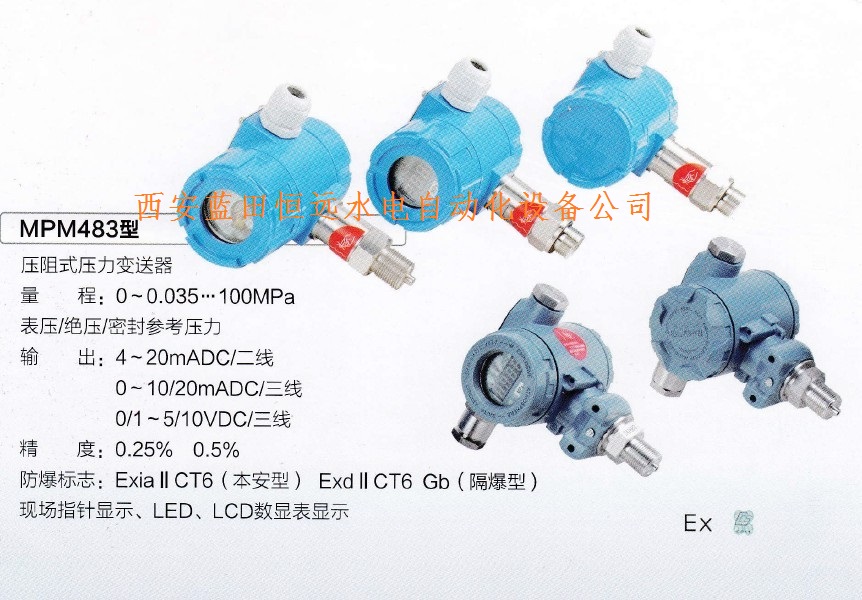

电容式压力变送器MPM483智能压力变送控制器

更新时间:2016-11-04

厂商性质:生产厂家

产品价格:120

访问次数:320

简要描述:

MPM483是恒远公司生产的一款压阻式压力变送器。MPM483通过壳体内带隔离的OEM硅压阻式压力敏感元件来感知压力。MPM483通过内部的信号处理电路将传感器信号转换为标准输出信号。产品出厂之前经过了老化及稳定性等一系列的调试,使得产品可靠性高,性能稳定可靠。
电容式压力变送器MPM483智能压力变送控制器

在线咨询 点击收藏
电容式压力变送器MPM483智能压力变送控制器

电容式压力变送器MPM483智能压力变送控制器

电容式压力变送器MPM483智能压力变送控制器

产品概述

    MPM483是恒远公司生产的一款压阻式压力变送器。MPM483通过壳体内带隔离的OEM硅压阻式压力敏感元件来感知压力。MPM483通过内部的信号处理电路将传感器信号转换为标准输出信号。产品出厂之前经过了老化及稳定性等一系列的调试,使得产品可靠性高,性能稳定可靠。MPM483输出的是4~20mADC的标准信号,并且可以现场液晶显示压力,可以广泛的应用于工作环境比较恶劣、同时要求能现场显示被测压力的场合。

  • 电子壳体为铝合金材料,外壳防护等级IP65;
  • 有反极性保护、瞬间过电流、过电压和抗干扰保护措施;
  • 多种信号输出;
  • 零点可迁移,量程可调节;
  • 可配接0~100%线性指示表、LCD数显表、LED数显表;
  • 与介质接触部分为不锈钢,具有齐平膜片、钽膜片等特殊形式;
  • 本安防爆型产品符合ExiaⅡCT6的要求;
  • 船用型产品符合CCS《钢质海船入级规范》(2006)的要求,已获型式认可。

性能参数

量程编码0A0203070809101213141517181920
单位kPaMPa
测量范围0-10
~
0-35
0-20

0-70
0-30

0-100
0-60

0-200
0-100

0-350
0-200

0-700
0-0.3

0-1.0
0-0.6

0-2.0
0-1.0

0-3.5
0-2.0

0-7.0
0-3.0

0-10.0
0-6.0
~
0-20.0
0-10.0

0-35.0
0-20.0

0-70.0
0-30.0

0-100.0
上限值35701002003507001.02.03.57.010.020.035.070.0100.0
过范围10010015030050010001.53.05.010.015.030.052.0100.0110.0

基本误差zui小值典型值zui大值单位
非线性0A~03编码 0.250.5zui大量程的±%
07~19编码0.10.250.5zui大量程的±%
迟滞0A~03编码 0.150.25zui大量程的±%
07~19编码0.050.10.15zui大量程的±%
重复性0A~03编码 0.250.5zui大量程的±%
07~19编码 0.150.25zui大量程的±%
温度影响0A~03编码0.512zui大量程的±%,参比25℃
07~19编码0.30.51zui大量程的±%,参比25℃
稳定性0.3zui大量程的±%,一年
介质温度-30~80
环境温度-30~80
供电电源15~2815~2815~28VDC
信号4~200~10/200/1~5/10mADC /VDC
传输方式二线三线三线
负载电阻≤(U-15)/0.02≤(U-15)/0.02>5kΩ
压力接口不锈钢1Cr18Ni9Ti
膜片材料不锈钢316L
密封方式氟橡胶O型圈或全焊接
电子壳体铝合金http://www.hbzhan.com/st145604
防护等级IP65
 负载特性



外形结构


(单位:mm)


电气连接




电气连接图                                     本安防爆型的电气连接

二线制4~20mA输出的变送器电气连接图          变送器防爆参数:       安全栅输出防爆参数:
                               Ui≤28VDC Ii≤93mADC    Uo≤28VDC Io≤93mADC
              Li≈0.1mH Ci≈0.04uF
        Pi≤0.65W



三线制0~10/20mA输出的变送器电气连接图            三线制0/1~5VDC输出的变送器电气连接图






选型指南

选型提示
1、为确保产品稳定工作,建议选择测量范围时考虑现场实际压力值和可能迁移的范围,zui大压力应在测量范围内,同时由本公司在出厂前完成迁移。
2、产品安装于多雷地区时,订货时应注明“防雷”,同时建议用户在现场加装防雷击保护装置,并确保产品及电源可靠接地,可降低雷电对变送器损坏的概率。
3、产品垂直安装于现场压力接口,显示屏水平正对观察者。
4、需要零位压力为负压的变送器,请在订货中注明量程范围。
5、本安防爆型产品仅限于带指针表头的产品。
6、齐平膜片型变送器的测量范围为0~70kPa…35MPa。
7、选M3时,变送器环境温度范围为-20~60℃;选M4时,变送器环境温度范围为-30~70℃。
