机组垂直振动传感器HL-CZD-V-01-70-09-02-12-02-10

机组垂直振动传感器HL-CZD-V-01-70-09-02-12-02-10

机组垂直振动传感器HL-CZD-V-01-70-09-02-12-02-10

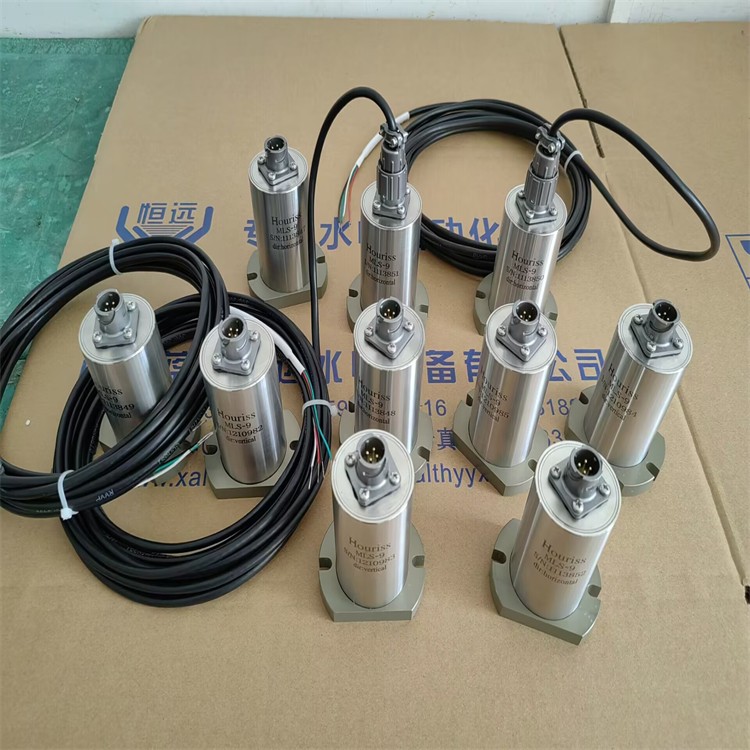

HL-CZD-V-01-70-09-02-12-02-10低频振动传感器是我公司开发生产的新型传感器，通用性强，即可垂直安装也可水平安装，还具有很高的防水性（达到IP67防护等级），避免了以前低频振动传感器要分垂直型、水平型、防水型等类型，方便用户选型和减少维护备品。

HL-CZD-V-01-70-09-02-12-02-10低频振动传感器是将机械结构固有频率较高的地震式振动速度传感器经过一套低频扩展校正电路，使其输出特性的固有频率降为原来的1/20～1/40，能达到0.5Hz或更低。低频振动传感器既保持了抗振、耐冲击、高稳定度，又具有良好的低频输出特性，而且内部带有积分环节，可直接输出振动位移信号，即振幅信号。

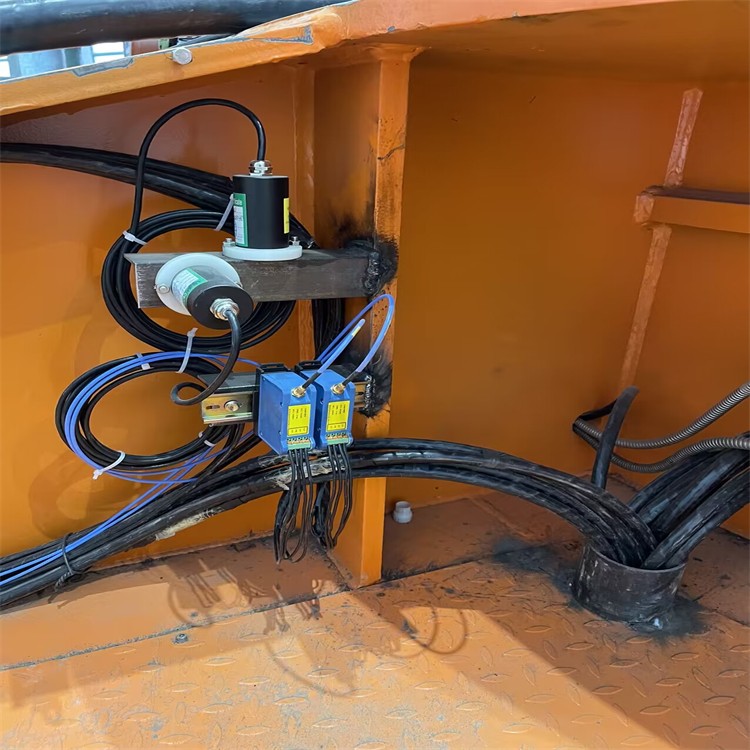

HL-CZD-V-01-70-09-02-12-02-10低频振动传感器适用于大型水轮发电机组和低速回转机械的振动监测、机床精度测试、地震监测与地质勘探、高层建筑与结构的振动分析，路基和桥梁的动态变形与振动测试，并可用于安全保卫等领域。

工作电源：1、单电源供电：+12V～+24Vdc; -12V～-24Vdc供电，输出会叠加0.5倍电源电压值的直流偏置

2、双电源供电：±6V～±15V供电，最大输出电压与工作电压有关

3、工作电流≤15mA

频响范围：0.5Hz～250Hz（-3dB）

阻尼比：  0.65±0.05

灵敏度：  位移输出型8V/mm±5%（可根据用户要求调整）；速度输出型20mV/mm/s±5%

最大机械振幅位移±3mm

幅值非线性：≤5%

横向交叉影响： <5%

环境温度范围： -20℃～+80℃

防护特性：防尘、防水

防护等级： IP67（直接电缆输出可以达到1米深以内浸水）

外形尺寸:  Φ66×140mm

重量（不计电缆） 约420g

    频响范围低端为标称固有频率值，在该频率点灵敏度衰减至名义值0.707（-3dB）截止频率也是指-3dB点，传感器频响范围及灵敏度可根据用户要求改变。传感器振动位移测量范围受输出电压幅度及振子机械位置限制，灵敏度高则相应的测量范围就小，灵敏度低则测量范围可以增大，两者的乘积等于最大输出电压。例如当传感器采用±12V供电时最大输出电压为±10V，若采用灵敏度为8V/mm，则最大测量范围为±1.25mm，若采用灵敏度为4V/mm，则最大测量范围为±2.5mm。

低频端灵敏阈值受制于器件噪声，对0.5Hz位移传感器约为1µｍ。电源可低至±6V，降低电源电压不影响灵敏度，但量程随之减小。输出电缆可长达300m，不影响输出特性，用户特殊的性能要求可另行商定。
